Das wirst du lernen
- Unterscheidung zwischen Steuerung und Regelung verstehen
- Das EVA-Prinzip erkennen und erklären können
- Wichtige Größen der Steuerungstechnik benennen
- Verschiedene Steuerungsarten (VPS, SPS) kennenlernen
Was ist Steuerungstechnik?
Steuern
Beeinflussung einer Ausgangsgröße. Wichtig: Der Ausgang hat keinen Einfluss auf den Eingang (offener Wirkungsablauf).
Beispiel: Heizung nach Außentemperatur.
Regeln
Hier wird der Ist-Wert gemessen und mit dem Soll-Wert verglichen. Der Ausgang wirkt auf den Eingang zurück (geschlossener Regelkreis).
Beispiel: Tempomat im Auto.
Beeinflussung
Wir steuern physikalische Größen wie:
• Drehzahl
• Temperatur
• Helligkeit
• Geschwindigkeit
Das EVA-Prinzip
Jede Steuerung folgt diesem Grundmuster:
Eingabe
Sensoren erfassen Signale.
(z.B. Taster, Lichtschranke)
Verarbeitung
Die Logik verknüpft die Signale.
(z.B. Steuergerät, SPS)
Ausgabe
Aktoren führen den Befehl aus.
(z.B. Motor, Lampe)
Interaktives EVA-Beispiel: Ampel
Drücke den Fußgänger-Taster (Eingabe), um die Ampel zu steuern.
Eingabe
Taster drückenVerarbeitung
Ausgabe
Wichtige Begriffe & Arten
Auch "kombinatorische Steuerung". Sie verknüpft Eingangssignale logisch (UND, ODER, NICHT). Das Ausgangssignal hängt direkt von der Kombination der Eingänge ab.
Arbeitet in Schritten nacheinander. Der nächste Schritt passiert erst, wenn eine bestimmte Bedingung erfüllt ist (Schrittkette).

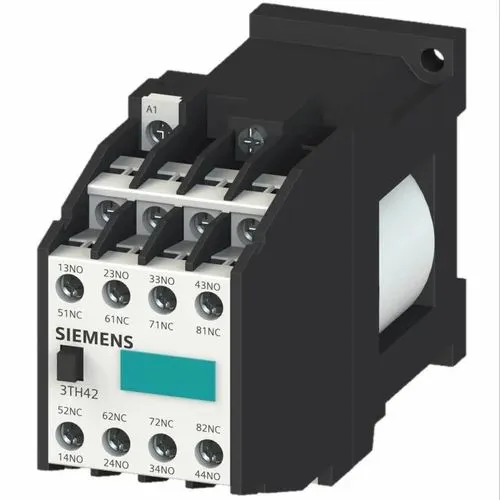

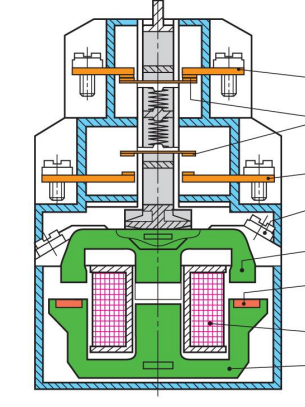

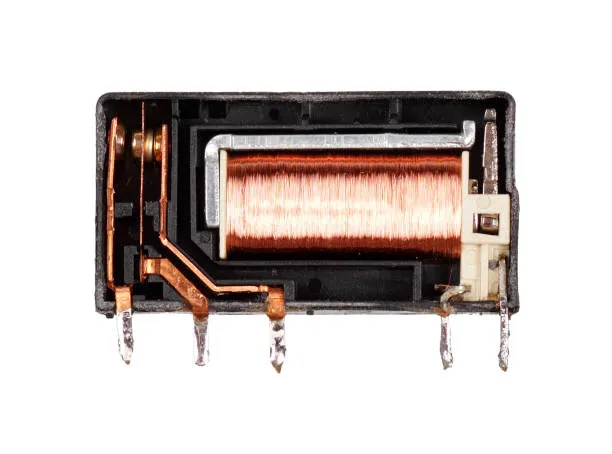

Die Logik wird durch Verdrahtung erstellt. Um die Funktion zu ändern, muss man Kabel umklemmen. (z.B. Schützschaltung)
Die Logik ist als Software gespeichert. Änderungen sind einfach per Programmierung möglich. (z.B. Siemens S7)
